本期开盒：人防地下室常见问题
心急的小伙伴可直接跳转到第4项“问题解析”阅读。
人防工程、消防工程目前已经同步纳入施工图审查，很多建筑院也开始进行人防工程的同步设计。今天通过一个住宅小区内的人防工程的图审实例做个常见问题浅析。
一、设计概况：
本次分享的是某住宅小区人防地库。
整体地库面积44096.88m²，人防部分16133.15m²；
地库共2层，层高3.6m，人防区域位于地下2层；
使用功能：平时功能:自走式汽车库；
战时功能：二等人员掩蔽部、人防物资库、人防电站；
防化等级：二等人员掩蔽所为丙级,物资库为丁级；
丙级防化隔绝时间为3h，丁级防化隔绝时间为2h。
二、设计范围：
(1)给水、排水;
(2)消防给水(室内、外消火栓系统，自动喷水灭火系统)；
(3)建筑灭火器配置；
三、设计要点：
1.给水：
水源:
本工程平时用水取自市政给水管网:人防地下室入户管单独设水表计量。
战时防护单元饮用、生活用水由设在清洁区内食品级不锈钢装配式水箱储存,采用水箱自洁器对储水进行消毒。
给水方式:
生活采用气压给水设备联合水箱增压供战时洗消及战时盥洗用水,开泵压力为0.23MPa,停泵压力为0.29MPa。
洗消用的冲洗刷、配水管及喷枪等平时储存于防化器材室内:喷枪出口水压不应小于0.2MPa,喷枪流量不应小于20L/min。
战时饮用水箱上设取水龙头直接供给。洗台处墙面挂牌"非饮用水”防止误饮用。
战时用水量：
2.排水：
战时生活污水:
千厕内设置干式马桶,地面冲洗及盥洗污水汇集于污水池内,采用潜污泵排出工事至室外污水管网。
战时洗消废水:
人员洗消、口部染毒区墙面、地面冲洗废水分别汇入染毒集水井内,经防化专业处理后由潜污泵排出工事。
人防层上层设置下挂集水井进行排水,无任何排水进入人防区。
3.配电站用油量：
人防区域配电站内发电机功率为132Kw，2台，油耗为30.6L/h，储油时间为7天,储油量为10.8立方米，设置2个油箱，总容积为14.3立方米。
柴油发电站的冷却方式为风冷方式。 电站冷却水量按2立方米设计。
4.消防部分：
消防部分不再本次问题解析范围中，为防止出现笔误，不在此赘述。
四、问题解析，本篇问题均针对人防设计相关，其他问题不在此阐述。
1、消火栓管道穿越密闭隔墙时未设密闭措施。
使用标准：GB50038-2005 第 6.1.2、 6.2.13 条
管道穿越防护区，需要设置防护阀门；穿越人防围护结构，需要设置刚性防水套管。这条属于高发性错误，基本上都是因为漏设。
2、平战转换表格中柴油电站给排水设备、管线、储油箱、冷却水箱未平时安装。使用标准：苏防[2018]70 号文
本条根据文件在说明中表述即可。
3、战时生活污水集水坑（干厕集水坑）应满足调节容积和贮备容积的要求，启泵水位和停泵水位之间的容积为调节容积，启泵水位和最高水位之间的容积为贮备容积。
使用标准：GB50038-2005(2023 年版）第 6.3.5 条
在设计战时生活污水集水坑时，需要有效区分单泵启动和双泵启动水位，并相应计算调节容积和贮备容积。其中贮备容积要＞隔绝防护时间内产生的生活污水量=战时掩蔽人员数*隔绝防护时间*战时生活饮用水量标准折算的平均小时用水量

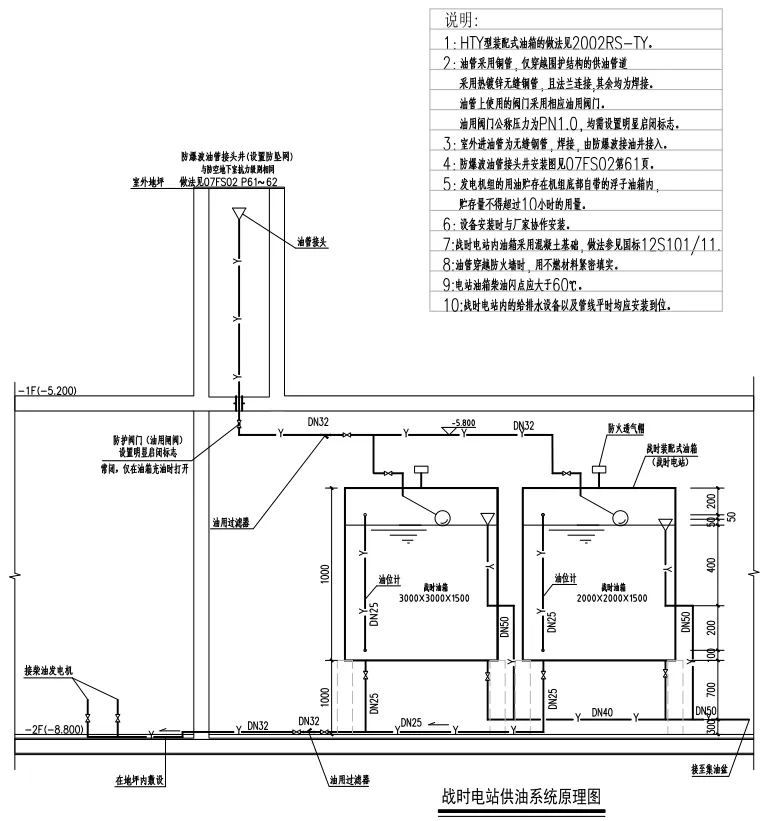

4、输油管接入柴油电站时未在防护区内侧设置防护阀门，且输油管应考虑抗冲击波作用，宜通过油管接头井直接进入电站内。
使用标准：GB50038-2005 第 6.2.13 条
同第一条，不再赘述。
5、3-1 口部洗消间内地漏、冲洗栓设置有误，扩散室内缺少排水地漏；4-3 口部排风竖井内缺少排水地漏。
使用标准：GB50038-2005 第 6.4.5.1条
需冲洗的部位包括进风竖井、进风扩散室、除尘室、滤毒室（包括与滤毒室相连的密闭通道）和战时主要出入口的洗消间(简易洗消间)、防毒通道及其防护密闭门以外的通道，并应在这些部位设置收集洗消废水的地漏、清扫口或集水坑；
排水地漏的设置建议由本专业向建筑专业提资，因此对需要设置的位置要掌握。
综上，对简单人防地库的常见问题做了一部分浅析。欢迎各位在评论区提出自己的见解，留言或私信探讨。不足之处，敬请指正。
